地埋式水平垃圾压缩机

产品情况

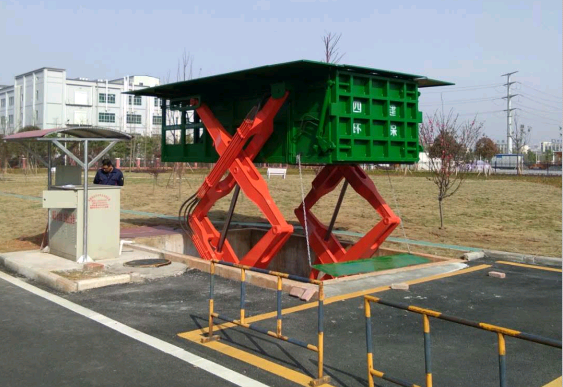

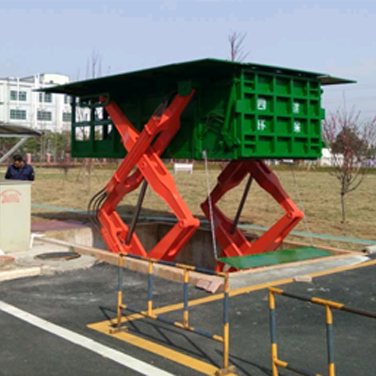

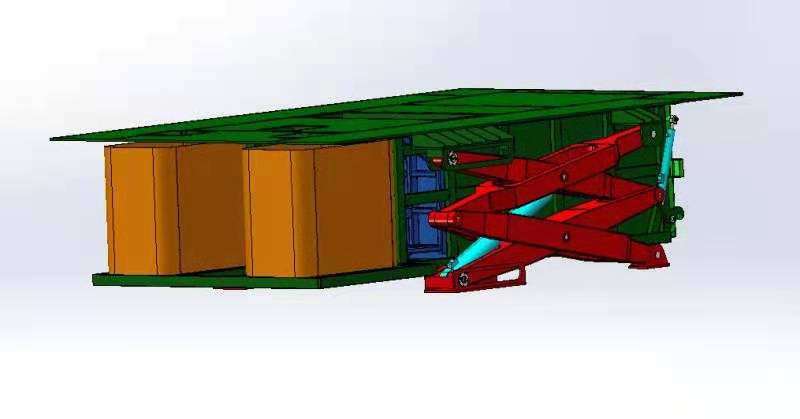

SJSPL50B-Ⅱ地埋式水平垃圾压缩机由举升臂架、压缩装置、垃圾箱、垃圾挡板、液压泵站、路拖链、控制柜、冲洗及排污系统等部件组成。其结构图如下：

（1）举升臂架：举升臂架采用双侧双层剪叉结构。臂架均采用高强度钢板、数控成型、等离子切割焊接而成，安装于箱体两侧，用于垃圾箱升降导向；立柱上装有保险锁机构。单垃圾箱举升后可对垃圾箱进行锁止限位，避免对在地坑中检修、保洁人员的危害。

（2）压缩装置：由压头、压缩机架、压缩油缸组成。

（3）垃圾箱：垃圾箱由箱体、闸门、推铲和导向轮组件组成，分压缩仓、储存仓和推铲仓组成，箱体用底板8mm、侧板6mm、顶盖板5mm（花纹板）的钢板焊接而成，闸门由油缸升降，垃圾块转运装车时用推铲将块垃圾块推入环卫车车厢内。

（4）垃圾挡板：与地坑宽度一致。

（5）箱体举升装置：由举升油缸预埋件、举升油缸及油缸座组成，能实现箱体平稳可靠的升降。

（6）液压站：液压站由油箱、油泵、电动机、电磁换向阀、电磁溢流阀及其它液压元件等组成。通过操作换向阀完成垃圾压缩、储存、提升、装车的工艺过程；采用高效低功耗油泵，节能降耗，环境噪音小于70分贝。

（7）控制柜：控制柜由机柜和电气控制元器件组成。采用按钮或遥控器操纵设备运行，操作方便。同时实现互锁保险功能，及简化了操作又可避免因误操作而损坏设备。室外使用时控制柜配备不锈钢雨阳亭，设备操作维护方便；同时设备控制系统配置有各种限位保护开关、超压报警、蜂鸣警示等多种保护装置。

（8）冲洗系统：当垃圾箱卸完垃圾块后，可手动冲洗垃圾箱和地坑，保持良好的工作环境。

（9）排污系统：地坑外设置污水池和排污水泵，当污水达到设定位置时即可自动排入市政污水管或其他设定位置。

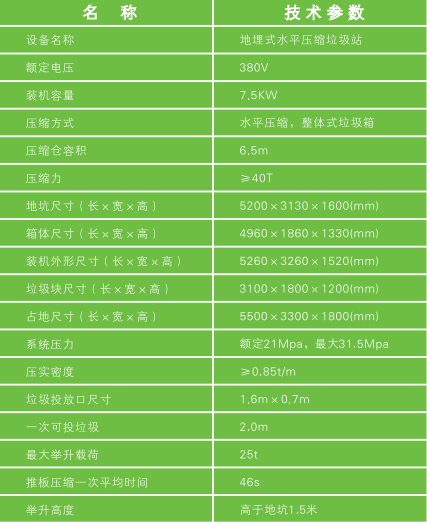

产品参数
